Цахилгаан хэрэгсэлд зориулсан бүх нийтийн мотор коммутатор
Коллекторын коммутатор нь ротор ба гадаад хэлхээний хоорондох гүйдлийн чиглэлийг үе үе эргүүлдэг цахилгаан мотор ба цахилгаан үүсгүүрийн эргэдэг цахилгаан унтраалгын хөдөлгөөнт хэсэг юм. Энэ нь машины эргэлдэгч арматур дээр олон металл контакт сегментээс бүрдсэн цилиндрээс бүрдэнэ. Коммутатор нь моторын нэг бүрэлдэхүүн хэсэг юм; Мөн нүүрстөрөгч шиг зөөлөн дамжуулагчаар хийсэн "сойз" гэж нэрлэгддэг хоёр ба түүнээс дээш суурин цахилгаан контактууд байдаг бөгөөд тэдгээр нь коммутаторын эсрэг дарж, түүнийг эргүүлэх үед дамжуулагчийн дараалсан сегментүүдтэй гулсах холбоо үүсгэдэг.
Коллекторын коммутаторын програм
Коллекторын коммутаторыг тогтмол гүйдлийн мотор, генератор болон универсал моторуудад ашигладаг. Хөдөлгүүрт коммутатор нь ороомог руу цахилгаан гүйдэл өгдөг. Эргэдэг ороомгийн гүйдлийн чиглэлийг хагас эргэлт бүрт эргүүлснээр тогтвортой эргэлтийн хүч (момент) үүсдэг. Генераторт ороомогт үүссэн гүйдлийг таслан авч, хагас эргэлт бүрт гүйдлийн чиглэлийг өөрчилдөг бөгөөд энэ нь ороомогоос хувьсах гүйдлийг гадаад ачааллын хэлхээнд нэг чиглэлтэй шууд гүйдэл болгон хувиргах механик Шулуутгагчийн үүрэг гүйцэтгэдэг.
Коллекторын коммутаторын параметрүүд
Бүтээгдэхүүний нэр: | Бүх нийтийн моторын коммутаторын арматурын коллектор |
Материал: | Зэс |
Төрөл: | Дэгээ коммутатор |
Нүхний диаметр: | 10мм |
Гаднах диаметр: | 23.2 мм |
Өндөр: | 18мм |
Зүсмэлүүд | 12P |
MOQ | 10000P |

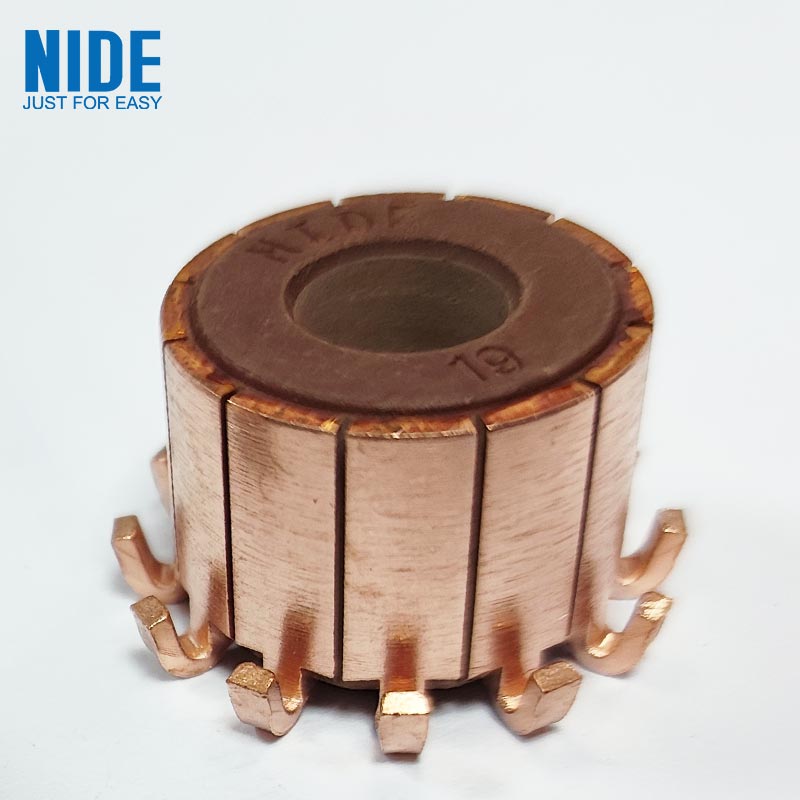

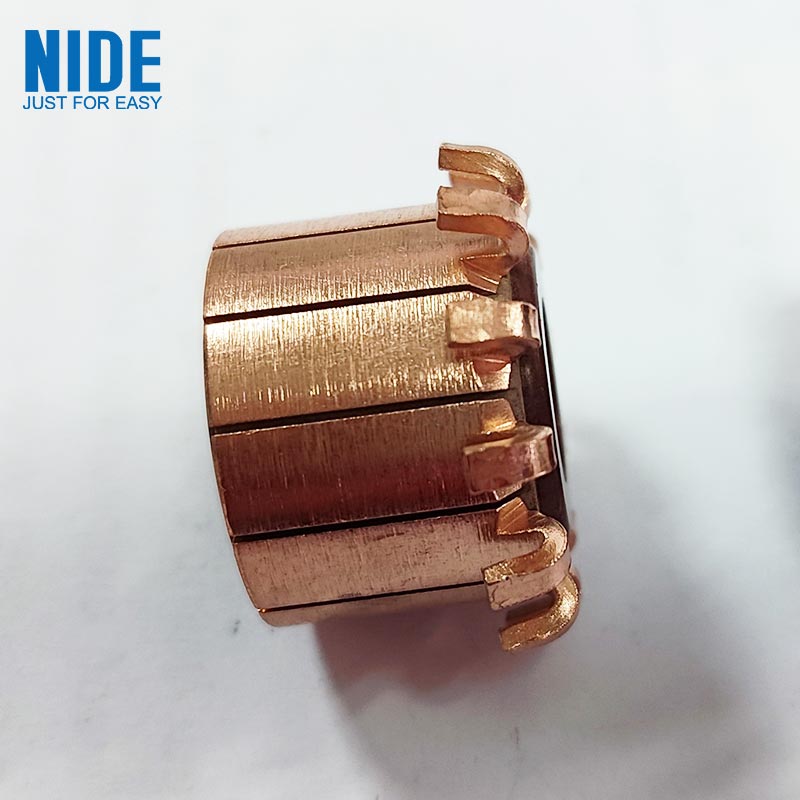

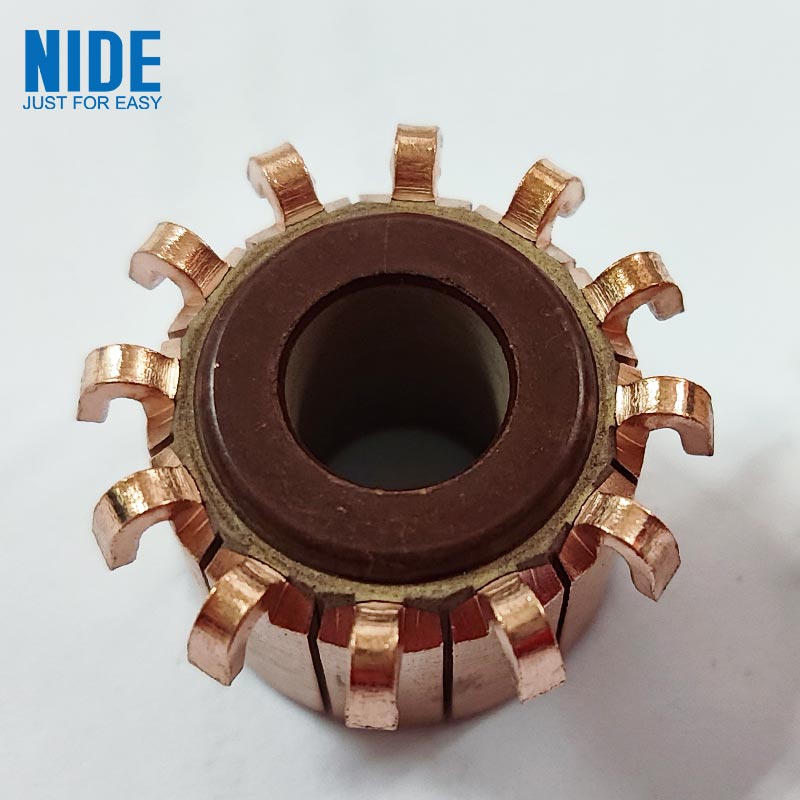

Коллекторын коммутаторын зураг
