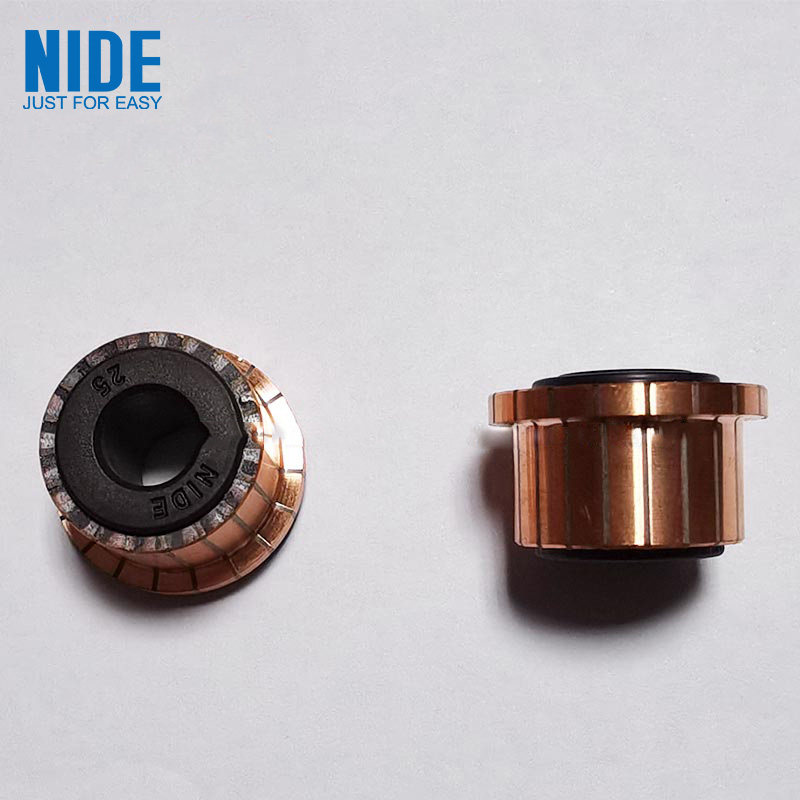

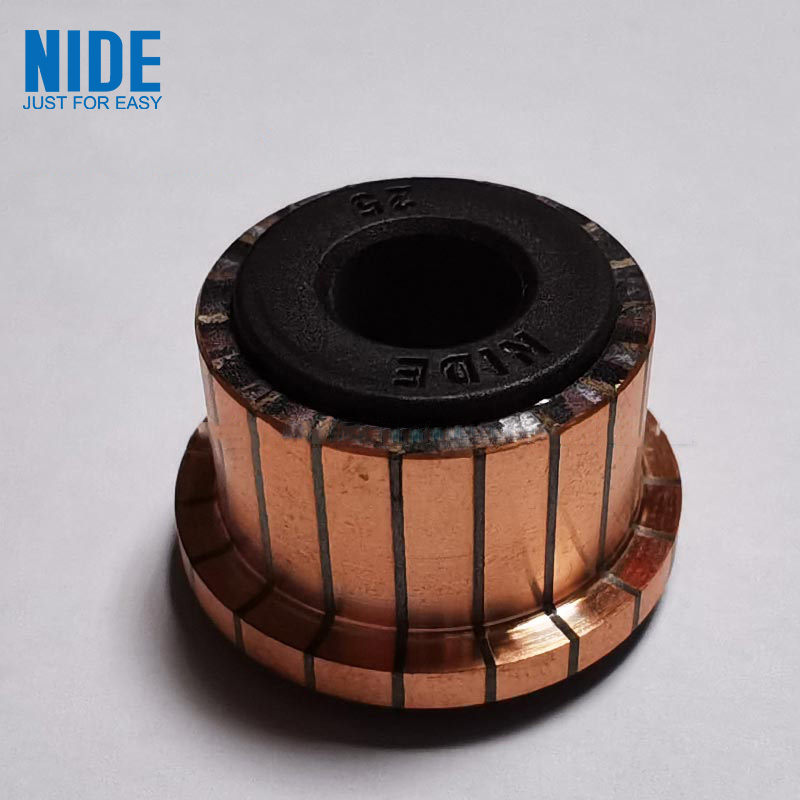

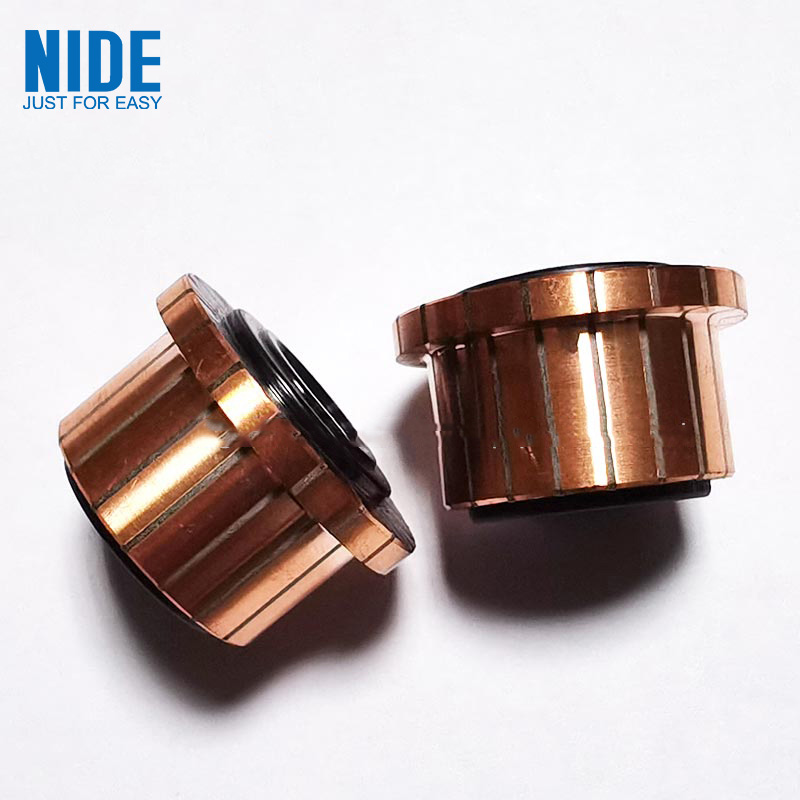

Цахилгаан багажны сегментийн коммутатор нь хуванцар суурь ба оролтын төрлийн зэс хуудаснаас бүрдэнэ. Слот хэлбэрийн хувиргах зэс хуудасны дээд хэсэг нь гагнуурын утас шатаар хангагдсан байдаг. Зэргэлдээ оролттой төрлийн зэс хуудас нь гялтгануураар тусгаарлагдсан, тусгаарлагдсан байна. Төв нь дээд цилиндр хэлбэртэй дотоод нүхтэй, доод цилиндр хэлбэртэй дотоод нүхтэй, коаксиаль байдлаар байрлуулсан бөгөөд дээд цилиндр нүхний нүхний диаметр нь доод цилиндр нүхнээс бага байна.
Загварын дугаар |
OD(мм) |
ID(мм) |
Нийт өндөр (мм) |
Сегментийн урт(мм) |
Дэгээ/Өсгөгч диаметр (мм) |
Баар дугаар. |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Цахилгаан хэрэгслийн сегментийн коммутатор нь автомашины үйлдвэрлэл, гэр ахуйн цахилгаан хэрэгсэл, цахилгаан хэрэгсэл болон бусад салбарт өргөн хэрэглэгддэг.
Цахилгаан хэрэгслийн сегментийн коммутатор ньонцлог нь механик хүч чадал, хэт хурдны гүйцэтгэлийг үр дүнтэй сайжруулдаг.
