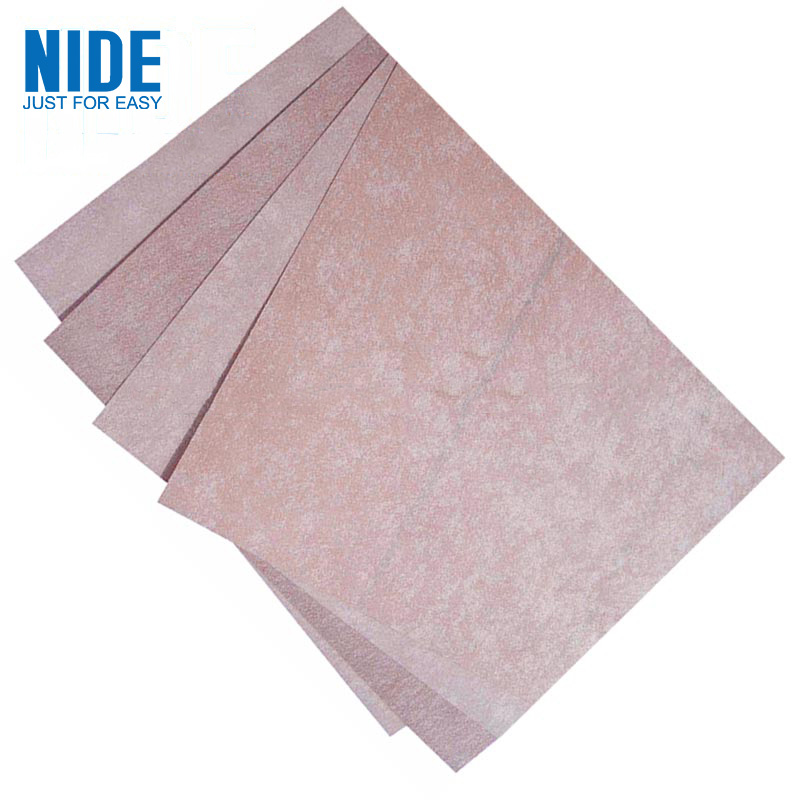

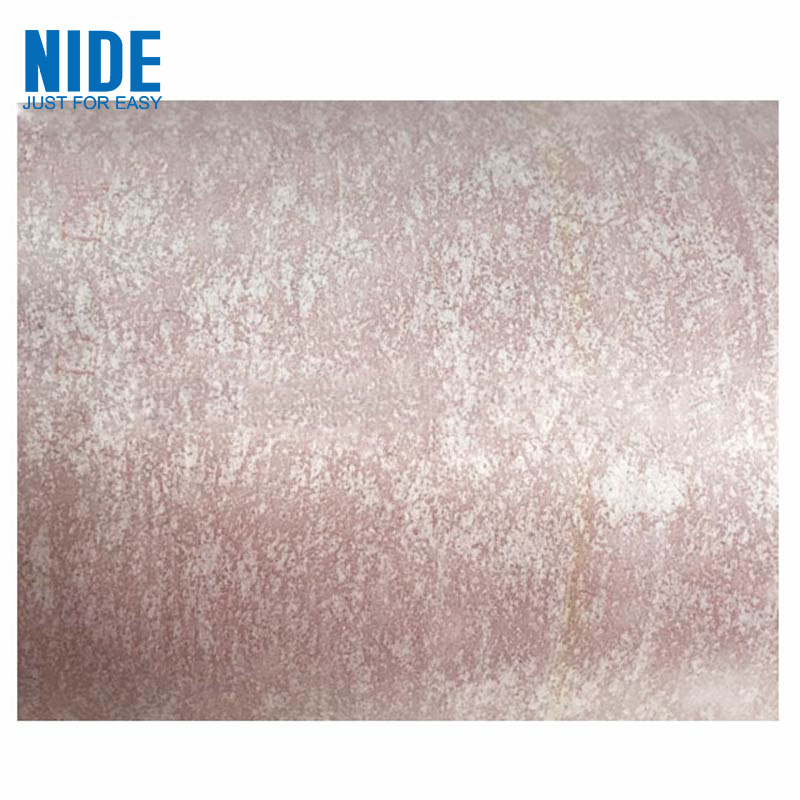

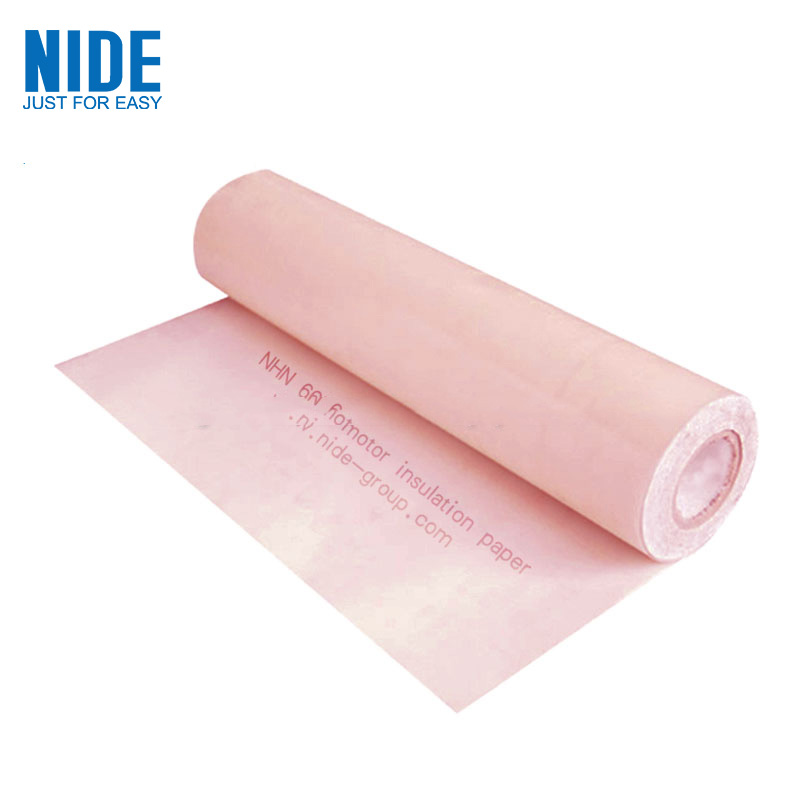

Хөдөлгүүрийн ороомгийн PMP тусгаарлагч цаас нь зөөлөн гурван давхаргатай нийлмэл тусгаарлагч материал, дунд давхарга нь полиимид хальс, гаднах хоёр давхарга нь NOMEX бөгөөд ихэвчлэн органик бус бүрэлдэхүүн хэсэг, полиимид хальс, арамид шилэн цаас, цавуунаас бүрддэг. , гэх мэт.
Параметрийн нэр |
Тодорхойлолтын нэгж |
|||
Бүтээгдэхүүний нэр: |
Мотор ороомгийн PMP тусгаарлагч цаас |
|||
Тусгаарлагч материалын өнгө: |
Ягаан |
|||
Тусгаарлалтын цаасны зэрэг: |
Ангилал H , 180-200 ° C |
|||
Хэвийн наалдац: |
огтлолтгүй |
|||
Халуун наалдац (200±2°C, 10мин) |
Давхаргагүй, цэврүүтэхгүй, цавуу байхгүй |
|||
Тусгаарлалтын цаасны зузаан: |
0.15±15 мм |
0.17±15 мм |
0.20±15 мм |
0.23±15 мм |
Тоон тусгаарлагч цаас: |
145 грсм |
181 грсм |
218 грсм |
286 грсм |
Номекс зузаан: |
50 мм |
50 мм |
50 мм |
50 мм |
Киноны зузаан: |
25 мм |
50 мм |
75 мм |
125 мм |
Эвдрэлийн хүчдэл: |
≥7 КВ |
≥9 КВ |
≥12 КВ |
≥19 КВ |
Гулзайлтын дараах эвдрэлийн хүчдэл: |
≥ 6КВ |
≥ 8 кВ |
≥ 11 кВ |
≥17 КВ |
Татах хүч (уртааш): |
≥ 120N/CM |
≥ 160 N/CM |
≥180N/CM |
≥200 N/CM |
Татах хүч (хажуу): |
≥ 70N/CM |
≥ 90N/CM |
≥ 120N/CM |
≥ 150N/CM |
Сунгалт (уртааш): |
≥15% |
≥17% |
≥17% |
≥12% |
Сунгах (хажуу): |
≥15% |
≥17% |
≥17% |
≥12% |
Хөдөлгүүрийн ороомгийн PMP тусгаарлагч цаас нь кабель, ороомог, мотор, генератор, тогтворжуулагч гэх мэт H ангиллын өндөр халуунд тэсвэртэй моторын цахилгаан хэрэгсэлд завсрын тусгаарлагч, эргэлтийн тусгаарлагч, жийргэвчний тусгаарлагчид тохиромжтой бөгөөд давхарга хоорондын давхаргад ашиглагддаг. Хуурай төрлийн трансформатор, өндөр хүчдэлийн трансформатор гэх мэт трансформатор болон бусад цахилгаан хэрэгслийг тусгаарлах.
Мотор ороомгийн PMP тусгаарлагч цаас
