Өндөр гүйдлийн кВт-ын дулааны хамгаалалтын температурын хяналтын унтраалга

Өндөр гүйдлийн кВт-ын дулааны хамгаалалтын температурын хяналтын унтраалга

1. Дулааны хамгаалалтын хэрэглээ

KW цувралын дулааны хамгаалалт нь температур мэдрэгчтэй бүтээгдэхүүн юм. Бүтээгдэхүүн нь дэвшилтэт бүтэцтэй, жижиг хэмжээтэй, мэдрэмтгий үйлдэлтэй, цахилгаан цочрол ихтэй, удаан эдэлгээтэй байдаг. Энэ нь гэр ахуйн цахилгаан хэрэгсэл, цахилгаан халаалтын хэрэгсэл, флюресцент чийдэнгийн тогтворжуулагчид өргөн хэрэглэгддэг. Трансформатор, трансформатор, автомашины мотор, нэгдсэн хэлхээ, ерөнхий цахилгаан тоног төхөөрөмжийн хэт халалтаас хамгаалах.

2. Дулааны хамгаалалтын бүтэц

2.1 Тойм: Бүтэц ба зураг

2.2 Кондуктор:	лаазалсан зэс судалтай утас, тусгаарлагч давхарга нь полиэтилен материал, силикон материалаар хийгдсэн, UL гэрчилгээтэй утастай; .
2.3 Бүрхүүл:	PBT инженерийн хуванцар бүрхүүл эсвэл никель, цайрын хайлшаар бүрсэн металл бүрхүүл;
2.4 Ханцуйны материал:	Цахилгаан хэрэгслийн гүйцэтгэлийн шаардлагыг хангасан PET полиэфир тусгаарлагч ханцуй эсвэл PE төрлийн ханцуй.

3. Дулааны хамгаалалтын гүйцэтгэл

3.1 Нэрлэсэн гүйдэл:

Хүчдэл Хүчдэл 12V-DC 24V-DC 120V-AC 250V-AC

ГҮЙЦЭТ 12А 10А 8А 6А 5А

3.2 Ашиглалтын температур: 60°C-160°C, хүлцэл ±5°C

3.3 Тугалган утсыг суналтын туршилт: Дулааны хамгаалалтын утас нь 50Н-ээс их буюу тэнцүү суналтын хүчийг 1 минутын турш хугарах, сулрахгүйгээр тэсвэрлэх ёстой.

3.4 Тусгаарлагчийн хүчдэл:

а. Дулааны хамгаалагч нь дулааны салгасны дараа утас хоорондын AC660V, 50 Гц хувьсах гүйдлийг тэсвэрлэх чадвартай байх ёстой бөгөөд туршилт нь эвдрэлийн гялбаагүйгээр 1 минутын турш үргэлжилсэн;

б. Дулааны хамгаалагчийн төгсгөлийн утас ба тусгаарлагч ханцуйны гадаргуу эсвэл дулааны хамгаалалтын гадаргуу нь AC1500V, 50 Гц-ийн ээлжит гүйдлийг 1 минутын турш эвдрэлгүй тэсвэрлэх чадвартай;

3.5 Тусгаарлагчийн эсэргүүцэл: Хэвийн нөхцөлд утас болон тусгаарлагч ханцуйны хоорондох тусгаарлагчийн эсэргүүцэл 100MQ-аас дээш байна. (Ашигласан тоолуур нь DC500V тусгаарлагч эсэргүүцлийн тоолуур юм)

3.6 Холбоо барих эсэргүүцэл: Дулааны хамгаалагчийн контактын эсэргүүцэл нь контактуудыг хаах үед 50мQ-аас ихгүй байх ёстой.

3.7 Дулаан тэсвэрлэх туршилт: Бүтээгдэхүүнийг 150"С-ийн орчинд 96 цагийн турш байрлуулна.

3.8 Чийгийн эсэргүүцлийн туршилт: Бүтээгдэхүүнийг 48 цагийн турш 40С, харьцангуй чийгшил 95%-ийн орчинд байрлуулна.

3.9 Дулааны цохилтын туршилт: Бүтээгдэхүүнийг ээлжлэн 150°C ба -20°C температурт тус бүр 30 минутын турш нийт 5 циклийн турш байрлуулна.

3.10 Чичиргээний эсрэг туршилт: Бүтээгдэхүүн нь 1.5 мм-ийн далайц, 10-55 Гц давтамжийн өөрчлөлт, 3-5 минутын сканнердах өөрчлөлт, X, Y, Z чичиргээний чиглэл, чиглэл бүрт 2 удаа тасралтгүй чичиргээг тэсвэрлэх чадвартай. цаг.

3.11 Уналтын туршилт: Бүтээгдэхүүн нь 200мм-ийн өндрөөс 1 удаа үнэгүй унах боломжтой.

3.12 Шахалтын эсэргүүцэл: Бүтээгдэхүүнийг битүүмжилсэн тосны саванд дүрж, 2Мпа даралтаар 24 цагийн турш байлгана.

3.13 Амьдрал: Бүтээгдэхүүний ашиглалтын хугацаа ≥ 10,000 удаа

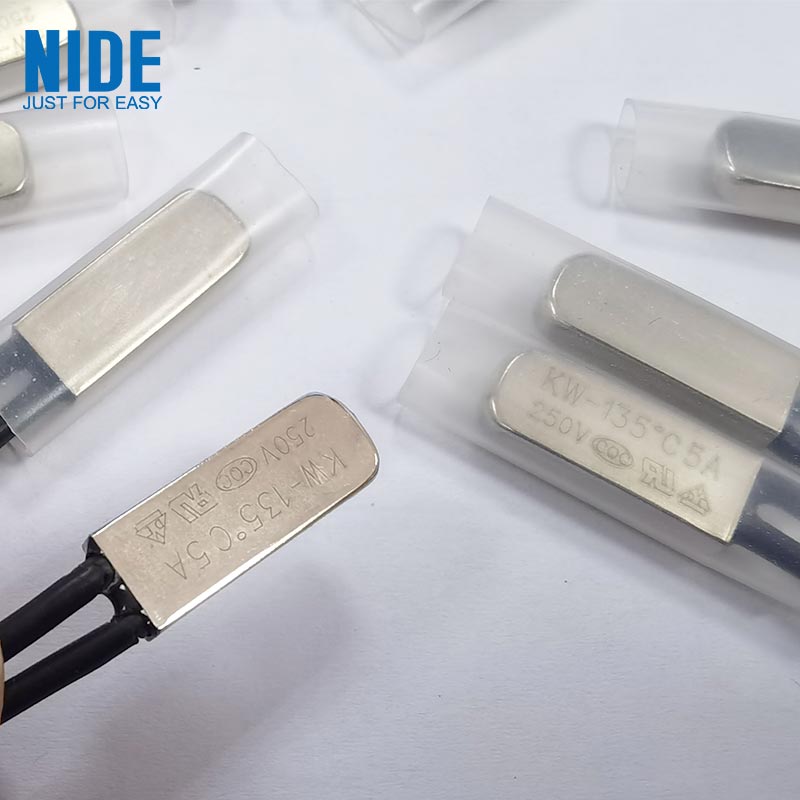

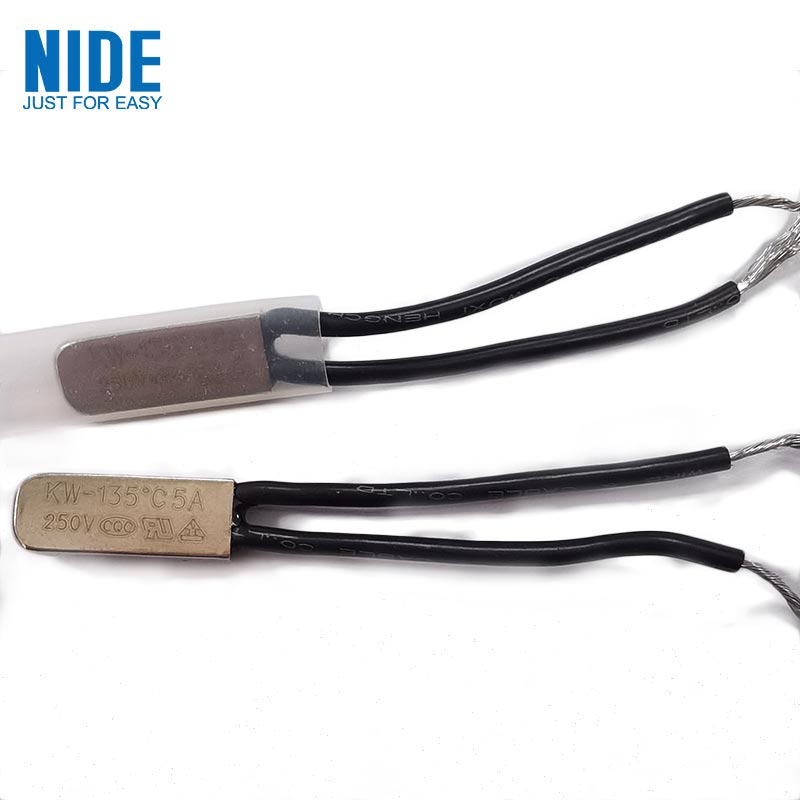

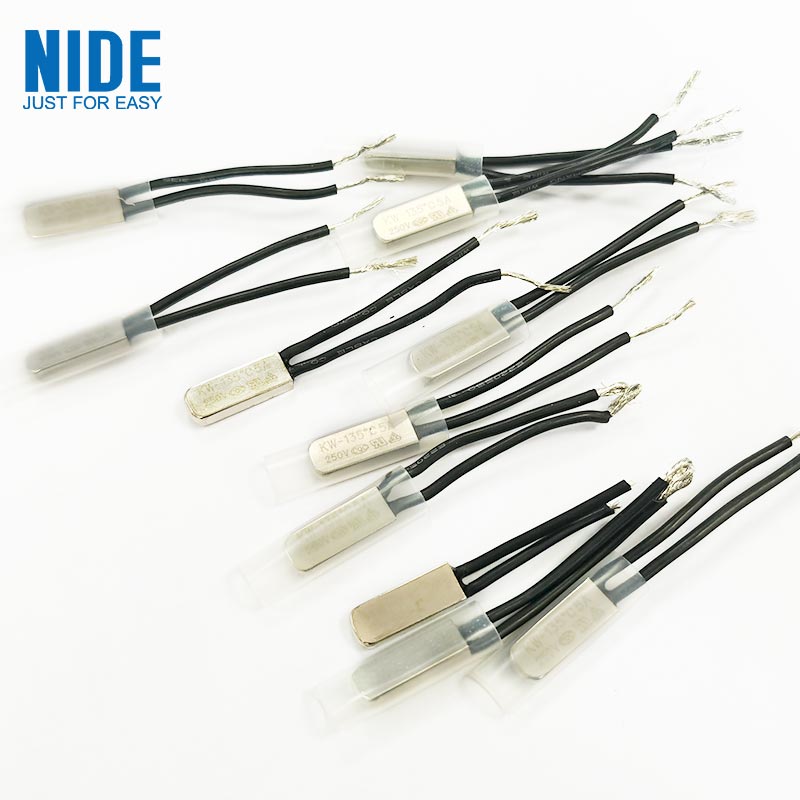

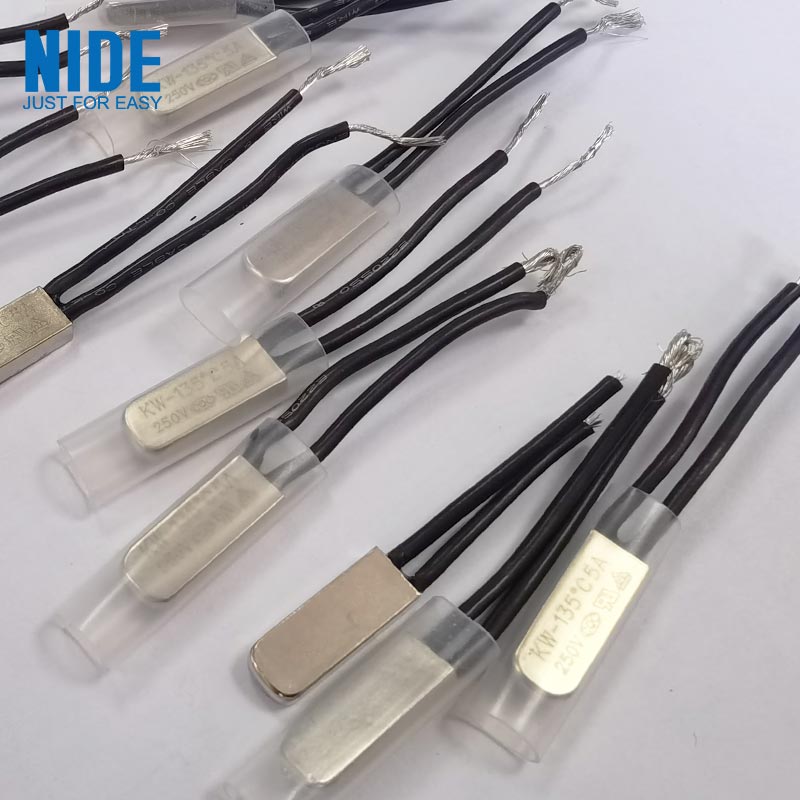

4. Дулааны хамгаалалтын зураг

5 Тэмдэглэл:

5.1 Үйлдлийн температурыг илрүүлэх халаалтын хурдыг 1 ° C/1 мин хүртэл хянах шаардлагатай;

5.2 Хамгаалалтын бүрхүүл нь ашиглалтын явцад хүчтэй цохилт, даралтыг тэсвэрлэх ёсгүй.

Захиалгат дулааны хамгаалалт:

1. Өөрчлөн тохируулсан хар тугалга утас: Хэрэглэгчийн хэрэгцээнд тохируулан утас материал, урт, өнгө

2. Захиалгат металл бүрхүүл: Хуванцар бүрхүүл, төмөр бүрхүүл, зэвэрдэггүй ган бүрхүүл болон бусад металл бүрхүүл зэрэг янз бүрийн материалын бүрхүүлийг хэрэглэгчийн хэрэгцээнд нийцүүлэн өөрчлөх.

3. Дулаан агшаах ханцуй: Хэрэглэгчийн хэрэгцээнд нийцүүлэн өөр өөр өндөр температурт тэсвэртэй полиэстр материалтай дулаан агшаагч ханцуйг өөрчил.
